오픈플로우

I. 네트워크 장비의 표준 인터페이스, 오픈플로우(OpenFlow) 개요

-. 네트워크 장치의 Control Plane과 Data Plane 간의 인터페이스 위한 표준 통신 프로토콜

-. 특징: SW중심 네트워크, 벤더 독립적 NW 구성, 중앙집중식 제어



II. 오픈플로우 시스템 구성도 및 구성요소

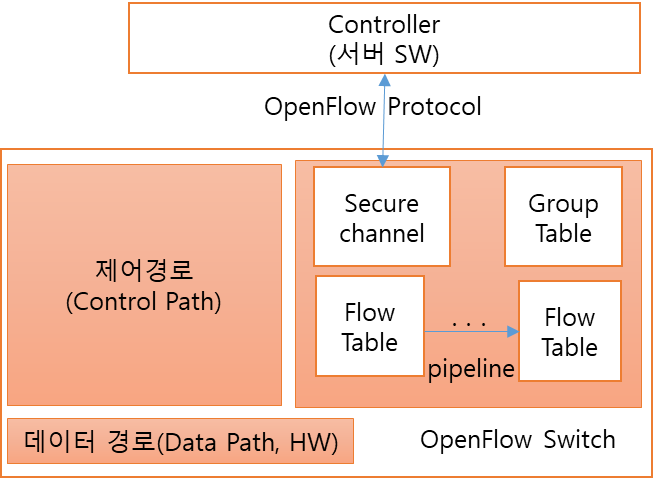

가 오픈플로우 시스템 구성도

나. 오픈플로우 시스템 구성요소

구분	구성요소	설명
테이블	Group Table	패킷포워딩을 위한 다수 프로로우 테이블 포트를 하나의 그룹으로 추상화하여 관리
	Flow Table	플로우테이블 항목과 동작을 연결하여 각 패킷 룩업과 포워딩
인터페이스	Secure Channel	스위치와 컨트롤러 사이에서 명령 및 패킷 전송 채널, 스위치 제어 정보 암호화 전달
	pipeline	각 플로우 테이블의 패킷 프로세싱 통로
	OpenFlow Protocol	스위치와 컨트롤러가 통신하기 위한 개방형 표준 인터페이스
